Технология вакуумного регулирования напряжения в полупроводниковом оборудовании
2026-05-23
В полупроводниковой промышленности вакуумная среда является «основой» для таких ключевых процессов, как травление чипов, осаждение тонких пленок и ионная имплантация, а технология управления вакуумным давлением — «ключевым элементом» для точного регулирования этой среды. По мере развития полупроводниковых производственных процессов до передовых технологических узлов 3 нм и ниже, к точности, стабильности и скорости отклика вакуумной среды предъявляются чрезвычайно высокие требования — даже колебания давления всего на ±0,5 Па могут привести к изменению скорости травления на 20% и отклонению толщины пленки более чем на 5%, что напрямую влияет на выход годных изделий и производительность чипов. В данной статье будет проведен всесторонний анализ основной логики и практических аспектов технологии управления вакуумным давлением в полупроводниковом оборудовании по шести направлениям: принцип управления давлением, выбор оборудования, измерение вакуума, интеллектуальное управление с обратной связью, сценарии применения и ключевые технические моменты, что послужит ориентиром для промышленного применения и технологического обновления.
Основной принцип управления вакуумным давлением
Суть управления вакуумным давлением в полупроводниковом оборудовании заключается в точном поддержании давления внутри технологической камеры в заданном диапазоне посредством замкнутого контура «измерение-обратная связь-регулировка». Основной принцип основан на принципах «сохранения массы газа» и «гидродинамики», то есть путем регулирования подачи газа и скорости откачки достигается баланс между образованием и отводом газа внутри камеры для обеспечения динамической стабильности давления.
Его основную логику можно свести к трем ключевым этапам: во-первых, данные о давлении внутри полости собираются в режиме реального времени вакуумным измерительным компонентом, и физический сигнал давления преобразуется в распознаваемый электрический сигнал; во-вторых, блок управления сравнивает и анализирует измеренное давление с целевым давлением и вычисляет величину корректировки с помощью заданного алгоритма; наконец, исполнительный компонент точно регулирует открытие дроссельной заслонки, скорость вакуумного насоса или поток воздуха на входе в соответствии с командой корректировки, чтобы компенсировать отклонение давления и сформировать замкнутый контур.
В отличие от обычного промышленного вакуумного регулирования давления, вакуумное регулирование давления в полупроводниковом оборудовании должно одновременно соответствовать двум требованиям: «широкодиапазонной адаптивности» и «высокой точности управления», охватывая весь диапазон давлений от 10⁻⁹ Па (сверхвысокий вакуум) до 10⁵ Па (нормальное давление), при этом погрешность в установившемся режиме должна контролироваться в пределах ±0,1% от полной шкалы. Одновременно необходимо учитывать такие факторы помех, как загрязнение плазмой и изменения состава газа в процессе, чтобы избежать колебаний давления и гистерезиса.

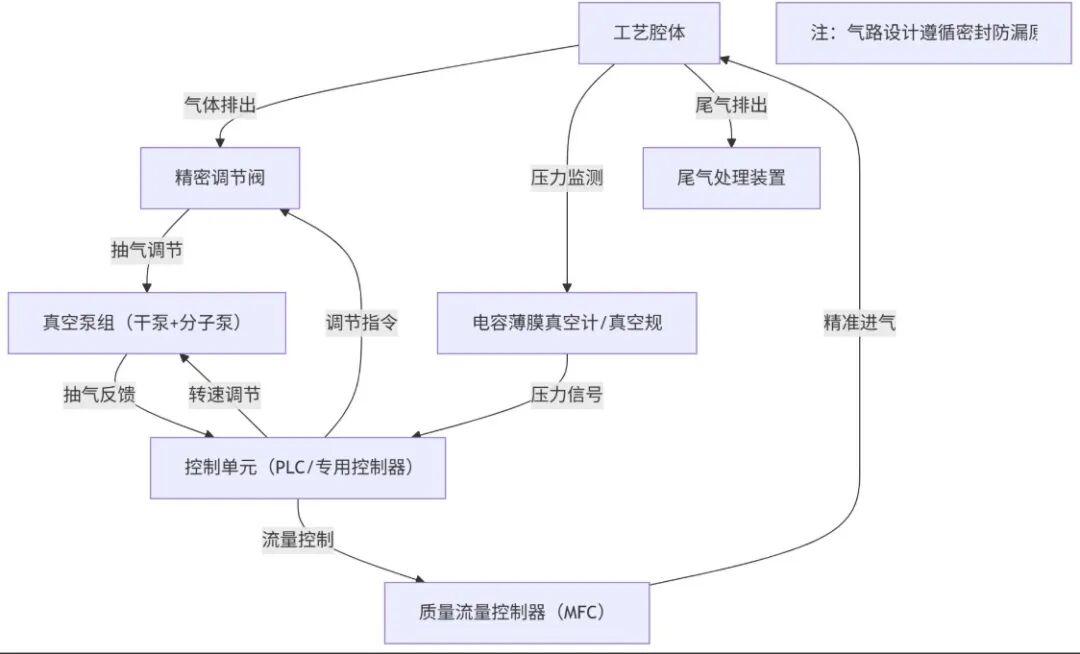

Общая принципиальная схема газового тракта полупроводниковой системы управления вакуумным давлением (основная структура с замкнутым контуром).
Приведенная выше диаграмма наглядно демонстрирует основную замкнутую структуру системы управления вакуумным давлением, которая включает четыре основных ответвления газового тракта: забор воздуха, отвод воздуха, мониторинг и управление. Она обеспечивает полную взаимосвязь процессов «измерение-обратная связь-регулировка», что соответствует упомянутому выше принципу управления давлением и наглядно демонстрирует логику соединения газовых трактов и координационную связь каждого компонента.
