Химическое оборудование — Водокольцевые вакуумные насосы
2026-04-24
Когда речь заходит о создании вакуума, химические предприятия полагаются на машину, которую часто называют «фениксом» промышленного оборудования — водокольцевой вакуумный насос.
Если ваша задача сводится к перекачке сухого воздуха, в вашем распоряжении имеется широкий выбор технически сложных вакуумных насосов. Однако реальные условия эксплуатации на химическом производстве, как известно, отличаются исключительной суровостью: перекачиваемые газы зачастую насыщены агрессивными парами, легковоспламеняющимися и взрывоопасными газами, а также содержат капли жидкости и твердые частицы. В подобных условиях эти деликатные, высокоточные устройства могут мгновенно заклинить и выйти из строя. Водокольцевой же вакуумный насос использует подход, который можно назвать одновременно поразительно смелым и гениальным: вместо использования металлического поршня он создает «жидкий поршень» на основе воды.
1. Основная конструкция: Искусство эксцентриситета

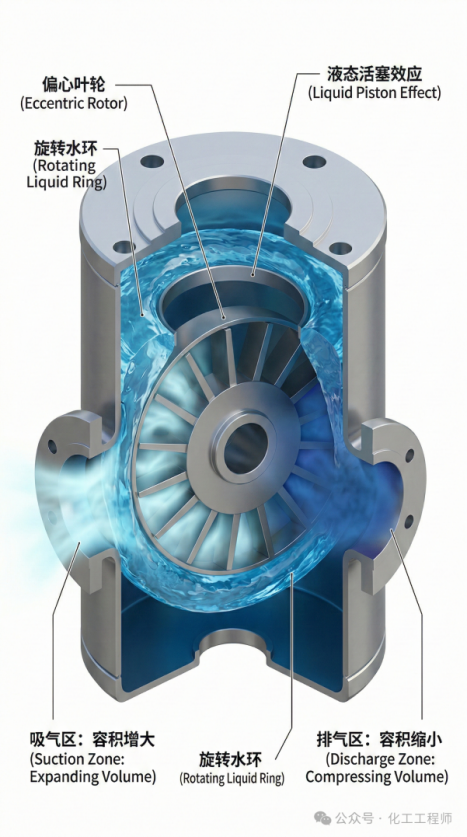

Если разобрать цилиндрический корпус этого насоса, можно обнаружить, что внутри него размещен единственный рабочий орган — крыльчатка (оснащенная множеством радиальных лопаток). Однако способ ее крепления имеет одну критически важную особенность: центр крыльчатки не совпадает с центром корпуса — она установлена эксцентрично.
В корпусе, как правило, предусмотрены два серповидных окна: одно служит для всасывания, а другое — для нагнетания (выпуска).
2. Принцип действия: «Дыхание жидкого поршня»
Прежде чем запустить эту машину в работу, в корпус насоса необходимо залить определенное количество жидкости (обычно воды).
Шаг 1: Формирование водяного кольца. Крыльчатка начинает вращаться с высокой скоростью. Под действием мощных центробежных сил жидкость, изначально скопившаяся на дне, с силой отбрасывается к внутренней стенке корпуса насоса, образуя вращающееся замкнутое водяное кольцо, концентричное самому корпусу.
Шаг 2: Образование серповидного пространства. Поскольку крыльчатка установлена эксцентрично, между ее ступицей (центральной частью) и внутренней поверхностью вращающегося водяного кольца образуется серповидная полость. Лопатки крыльчатки разделяют эту обширную полость на множество независимых, более мелких газовых камер.
Шаг 3: Всасывание (расширение пространства). По мере того как лопатки перемещаются от точки минимального эксцентриситета к точке максимального эксцентриситета, объем «малых газовых камер» — ограниченных двумя соседними лопатками и водяным кольцом — постепенно увеличивается. Этот процесс аналогичен оттягиванию поршня шприца: внутреннее давление падает (создавая частичный вакуум), в результате чего внешний газ втягивается внутрь этих камер.
Шаг 4: Нагнетание (сжатие пространства). По мере того как лопатки продолжают вращаться — перемещаясь от точки максимального эксцентриситета обратно к точке минимального — объем «малых газовых камер» неумолимо сжимается и уменьшается под воздействием водяного кольца. Газ сжимается, его давление возрастает, и в конечном итоге он вытесняется из насоса через нагнетательное окно.
По сути, внутренняя поверхность водяного кольца действует подобно неутомимому «жидкому поршню», перемещаясь между лопатками и обеспечивая тем самым циклы всасывания и сжатия.
3. Почему на химических предприятиях его так высоко ценят?
3.1 Почти изотермическое сжатие: Сжатие газа, как правило, сопровождается выделением значительного количества теплоты. Однако в жидкостно-кольцевом насосе газ непосредственно окружен водой и подвергается в ней интенсивному перемешиванию; вследствие этого любая выделяющаяся теплота мгновенно поглощается водой. Это обеспечивает абсолютную гарантию безопасности при перекачивании легковоспламеняющихся или взрывоопасных газов (таких как водород или метан), полностью исключая риск взрыва.
3.2 «Всеядность»: Поскольку как герметизация, так и процесс сжатия осуществляются исключительно посредством воды, между металлическими лопатками рабочего колеса и корпусом насоса полностью отсутствует физическое трение. Следовательно, даже если поступающий газ содержит капли воды или частицы пыли, они просто увлекаются жидкостным кольцом, не вызывая абсолютно никакого износа или абразивного повреждения механизмов (эту особенность часто называют «невосприимчивостью к перекачиванию воды»).
