Базовые знания о водокольцевых вакуумных насосах
2026-06-03
Водокольцевой вакуумный насос — это механическое устройство, использующее жидкость (обычно воду) в качестве рабочей среды для создания вакуума. Благодаря своему уникальному принципу работы, он обладает значительными преимуществами при работе с легковоспламеняющимися, взрывоопасными, пылеобразными газами или газами, содержащими водяной пар, и поэтому широко используется во многих отраслях промышленности, таких как химическая, фармацевтическая и пищевая промышленность.
Принцип работы: эффект жидкостного поршня
Основной принцип работы водокольцевого вакуумного насоса заключается в использовании вращающегося рабочего колеса и водяного кольца, которое действует как «жидкостный поршень», для изменения объема насосной камеры, тем самым осуществляя процессы всасывания, сжатия и выпуска.
Формирование водного кольца:
Перед запуском насоса в его корпус впрыскивается определенное количество воды. Когда двигатель приводит в движение рабочее колесо, вращающееся с высокой скоростью внутри цилиндрического корпуса насоса, центробежная сила отталкивает воду от внутренней стенки корпуса насоса, образуя водяное кольцо приблизительно равномерной толщины, концентричное корпусу насоса.
Эксцентричная структура:
Центр рабочего колеса смещен относительно центра корпуса насоса. Это создает пространство в форме полумесяца между ступицей рабочего колеса и внутренней поверхностью водяного кольца.
Цикл изменения объема:
Лопасти рабочего колеса делят это серповидное пространство на несколько независимых небольших камер. По мере вращения рабочего колеса объем этих небольших камер периодически изменяется:
Вдыхание : Когда небольшая камера вращается в область с постепенно увеличивающимся объемом, внутреннее давление снижается, и газ втягивается через ингаляционное отверстие.
Сжатие : По мере того, как небольшая камера продолжает вращаться и попадает в область, где объем постепенно уменьшается, водяное кольцо сжимается по направлению к центру рабочего колеса, и газ внутри камеры сжимается.
Выпуск газа : Когда газ сжимается до минимального объема, давление превышает давление в выпускном отверстии, и газ выходит через выпускное отверстие.
Этот процесс непрерывно повторяется, обеспечивая непрерывную вытяжку воздуха.
Основные типы и характеристики

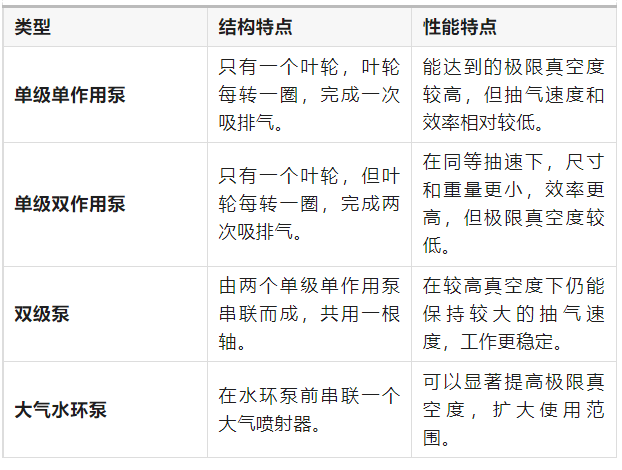

В зависимости от конструкции и методов работы, водокольцевые вакуумные насосы подразделяются на следующие основные типы:
Преимущества и ограничения
преимущество
Простая конструкция: низкие требования к точности изготовления, простота обработки, удобство в эксплуатации и обслуживании.
Изотермическое сжатие: при сжатии газа изменение температуры очень незначительно, и тепло поглощается водой, поэтому легковоспламеняющиеся и взрывоопасные газы можно безопасно извлекать.
Отсутствие трения металла о металл: вращающиеся и неподвижные части внутри насосной камеры герметизированы водой, что исключает необходимость в смазочном масле и предотвращает загрязнение.
Высокая адаптивность: способен удалять газы, содержащие пыль, водяной пар и конденсируемые газы.
ограничение
Низкая эффективность: общая эффективность обычно составляет от 30% до 50%.
Уровень вакуума ограничен: достижимый предельный уровень вакуума невысок. Это связано главным образом с тем, что уровень вакуума ограничивается давлением насыщенного пара рабочей жидкости (воды). Когда давление в системе приближается к давлению насыщенного пара воды, вода закипает и испаряется, что препятствует дальнейшему повышению уровня вакуума.
На производительность влияет температура воды: давление насыщенного пара воды увеличивается с повышением температуры, поэтому чем выше температура циркулирующей воды, тем хуже предельное разрежение, которое может обеспечить насос.
Основные области применения
Водокольцевые вакуумные насосы играют ключевую роль во многих отраслях промышленности благодаря своим уникальным преимуществам:
Нефтехимия: добыча газа, вакуумная дистилляция сырой нефти, адсорбция с изменением давления (PSA), производство ПВХ и т. д.
Фармацевтическая промышленность: вакуумная сушка, дистилляция, кристаллизация, транспортировка материалов и т. д.
Энергетическая промышленность: вакуумная очистка конденсаторов, десульфуризация дымовых газов и т. д.
Продукты питания и упаковка: вакуумная упаковка, производство ПЭТ-контейнеров, розлив, переработка мяса и т.д.
Бумажная промышленность: вакуумная дегидратация, выпаривание черного щелока и т. д.
Отрасль охраны окружающей среды: очистка сточных вод, получение биогаза и т. д.
