Принцип работы винтового вакуумного насоса, основные параметры и типичные неисправности
2026-06-22
I. Принцип работы

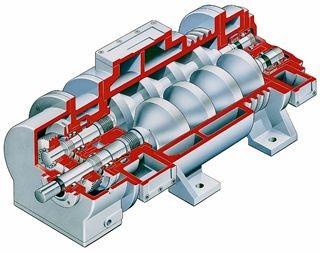

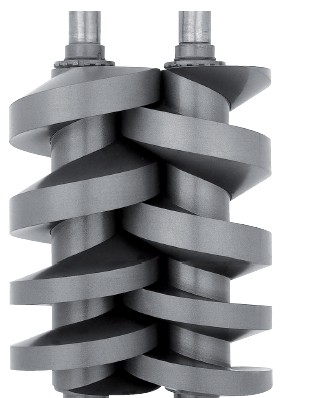

1. Винтовой вакуумный насос содержит пару параллельно вращающихся роторов, один вращается по часовой стрелке, а другой против часовой стрелки. Два ротора вращаются синхронно в противоположных направлениях внутри корпуса насоса посредством пары шестерен. Между роторами и между роторами и корпусом насоса отсутствует трение, и поддерживается определенный зазор. Между двумя роторами и корпусом насоса образуется герметичная полость, количество которой равно числу оборотов роторов. По мере вращения двух роторов пространство герметичной полости, соединенной с впускным патрубком, постепенно увеличивается, втягивая газ и отводя его на выпускную сторону. Пространство герметичной полости на выпускной стороне постепенно уменьшается во время вращения, сжимая газ и отводя его на выпускной патрубок. При длительной работе необходимо подавать соответствующее количество охлаждающей воды в рубашку корпуса насоса и торцевые крышки для охлаждения насоса. Поскольку теплота сжатия в основном генерируется на выпускной стороне, для полного охлаждения роторов в большинстве режимов работы можно подавать соответствующее количество воздуха или другого подходящего газа в камеру насоса через воздухозаборник. В процессе работы два ротора синхронно вращаются с высокой скоростью в противоположных направлениях внутри насосной камеры, создавая тем самым впускной и выпускной потоки.
Рабочие производственной линии должны понимать, что винтовые вакуумные насосы не «откачивают» газ, а используют два высокоскоростных вращающихся шнека для непрерывного захвата, транспортировки, сжатия и отвода газа, уменьшая количество газа в системе и, таким образом, создавая вакуум.
- Почему между роторами должен быть зазор?
Это необходимо для обеспечения герметичности насоса и его высокоэффективной работы. Если роторы соприкасаются, возникает трение, приводящее к износу, выделению тепла и даже заклиниванию. Поддержание зазора позволяет газу свободно захватываться и транспортироваться внутри винтовых каналов, обеспечивая тем самым вакуум и скорость откачки. Если зазор недостаточен, транспортировка газа будет затруднена, и производительность насоса значительно снизится.
3. Почему циркуляция охлаждающей воды имеет решающее значение для долговременной стабильной работы насоса?
Основная причина заключается в том, что, хотя роторы винтового вакуумного насоса не соприкасаются друг с другом, сжатие газа генерирует тепло, и чрезмерно высокие температуры напрямую влияют на зазор между роторами и вакуумные характеристики.
II. Значение ключевых параметров
1. Предельный вакуум; Значение: Теоретическая производительность насоса;
2. Скорость откачки; Значение: Объем откачки в единицу времени;
3. Ток; Значение: Размер нагрузки;
4. Температура насоса; Значение: Рабочее состояние;
5. Температура охлаждающей воды; Значение: Охлаждающий эффект;
6. Расход азотного уплотнения; Значение: Защита уплотнения.
III. Типичные неисправности
| Явление | Возможные причины |
| снижение степени вакуума | Утечка воздуха, неисправность конденсатора |
| Текущий рост | Накипь и закупорка |
| повышение температуры | Недостаточное охлаждение |
| Усиление вибрации | повреждение подшипника |
| необычный шум | Столкновение роторов |
| Не удается запустить | Цепное звено, перегрузка |
