Перевод «языка» вакуумных измерений: как интерпретировать выходные сигналы различных вакуумметров?
2025-07-18

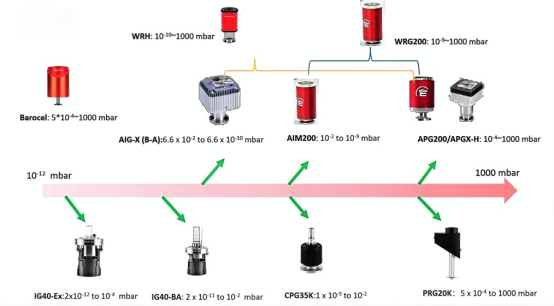

Все мы знаем, что вакуумные измерения невозможны без вакуумметров. Если вам нужно интегрировать вакуумметры в ваш ПЛК, прочитайте следующее, это значительно сократит вашу рабочую нагрузку. Если вы используете наши вакуумметры в качестве терминалов отображения, то нет необходимости в дополнительных операциях, так что вы можете действительно освободить руки!
Обычные вакуумметры обычно выдают аналоговый сигнал напряжения. Система преобразует соответствующее вакуумное давление из значения напряжения и выводит его на дисплей.
Для одного и того же типа вакуумметра с аналоговым выходом зависимость между напряжением и вакуумным давлением обычно выглядит следующим образом:
1.Нелинейные вакуумметры
Первый - это нелинейный вакуумметр, т.е. табличная форма один к одному между выходным сигналом напряжения и вакуумным давлением, как показано на рисунке ниже:
Таблица 17 APG200 с нелинейным выходом давления
| Напряжение | Давление | |
| (V) | M,MP (мбар | LC (мбар) |
| 2 | <1×10-⁴ | <1×10-5 |
| 2.05 | 2.31×10-⁴ | 8.26×10-5 |
| 2.1 | 6.21×10-⁴ | 2.27×10-⁴ |
| 2.2 | 1.36×10-³ | 5×10-⁴ |
| 2.4 | 2.97×10-³ | 1.08×10-³ |
| 2.6 | 4.61×10-³ | 1.68×10-³ |
| 2.8 | 6.51×10-³ | 2.60×10-³ |
| 3.0 | 1.02×10-2 | 3.84×10-3 |
| 3.2 | 1.47×10-²2 | 5.15×10-3 |
| 3.4 | 1.91×10-2 | 6.87×10-3 |
Таблица нелинейных зависимостей между выходным напряжением APG200-M/MP и вакуумным давлением
Согласно приведенным выше зависимостям, если вы интегрируете в свою систему вакуумметр, соответствующий указанным выше зависимостям, необходимо поочередно ввести в систему управления сигналы напряжения из таблицы и соответствующие сигналы вакуумного давления. Чтобы интегрировать в систему манометр, соответствующий вышеуказанному соотношению, необходимо ввести сигнал напряжения манометра и соответствующий сигнал вакуумного давления из таблицы в систему управления и подогнать уравнение между двумя сигналами напряжения (например, между 3,2 и 3,4) для соответствия показаний вакуума любому из напряжений в считываемом диапазоне.
2.Лог-линейные манометры
Второй тип манометров - лог-линейные манометры, в которых зависимость между выходным сигналом напряжения манометра и вакуумным давлением логарифмически линейна, как показано на диаграмме ниже.
| Характеристики |
Формула:10l((V-a}/b))
|
|||||
| Выходное напряжение
|
Филамент/пред-
уверенный диапазон
|
P
(мбар)
|
P
(Торр)
|
P
(Паскали)
|
Диапазон формулы
|
|
| x(логарифмическая зависимость от давления
)
|
LC | a | 6 | 6.125 | 4 | V=2-9 |
| b | 1 | 1 | 1 | |||
| x(логарифмическая зависимость от давления
)
|
M или MP
|
a | 6 | 6.125 | 4 | V=2.7-9 |
| b | 1 | 1 | 1 | |||
Логарифмическая линейная зависимость между выходным сигналом напряжения и вакуумным давлением
Если вы выбираете логарифмический линейный вакуумметр, вам необходимо ввести значение в систему ПЛК.
3.Другие случаи
Если вы используете наши вакуумметры, вам не нужно учитывать, имеет ли выбранный манометр нелинейную или линейную зависимость, потому что в манометре уже есть две различные зависимости между напряжением и вакуумным давлением.
В другом случае, если вы используете связь для считывания показаний вакуумметра, вам не нужно учитывать соотношение между сигналом напряжения и вакуумным давлением, и вы можете просто использовать связь для прямой передачи команды считывания.
Видя это, я полагаю, что у вас есть четкое понимание ваших потребностей. Если вам нужна дополнительная информация, не стесняйтесь обращаться к нам.
